Um guindaste espalhador de contêineres é um equipamento básico projetado especificamente para carregar, descarregar e transportar contêineres. Normalmente é montado em guindastes de cais portuários, guindastes de pátio (RTG/RMG) ou guindastes móveis. Ao encaixar e travar nas peças fundidas de canto na parte superior dos contêineres, garante elevação e manuseio seguros, servindo como uma ferramenta crítica para operações eficientes em sistemas logísticos de contêineres.

Tipos de espalhador de contêiner

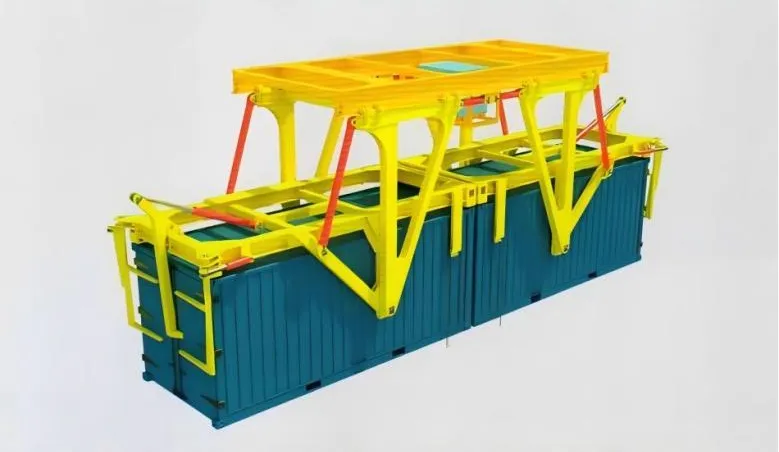

Espalhador Fixo

Projetado para um único tamanho de contêiner (por exemplo, 20 pés ou 40 pés), apresentando uma estrutura simples, mas com flexibilidade limitada.

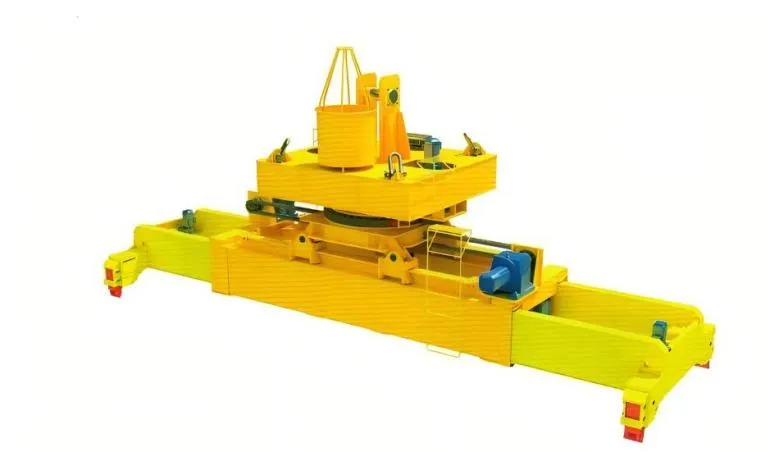

Espalhador telescópico

Comprimento ajustável (por exemplo, 20–40 pés ou 40–45 pés) para acomodar vários tamanhos de contêineres. O tipo mais utilizado em operações gerais.

Espalhador Rotativo

Equipado com capacidade de rotação horizontal para ajustar a orientação do contêiner, ideal para layouts complexos de pátios ou movimentação ferroviária.

Espalhador-de deslocamento lateral

Permite movimento lateral para alinhamento preciso, adequado para espaços confinados ou tarefas de manuseio de alta{0}precisão.

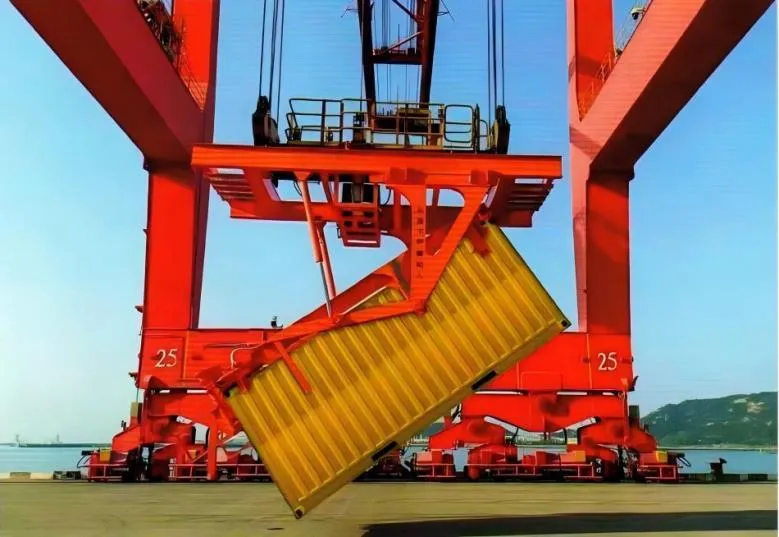

Espalhador inclinável

Permite que os contêineres se inclinem em ângulos específicos, projetados para cargas especializadas (por exemplo, contêineres tanques de líquidos).

Espalhador Totalmente Automatizado

Integrado com sistemas de controle inteligentes para identificação e travamento automático do tamanho do contêiner, utilizados principalmente em terminais automatizados.

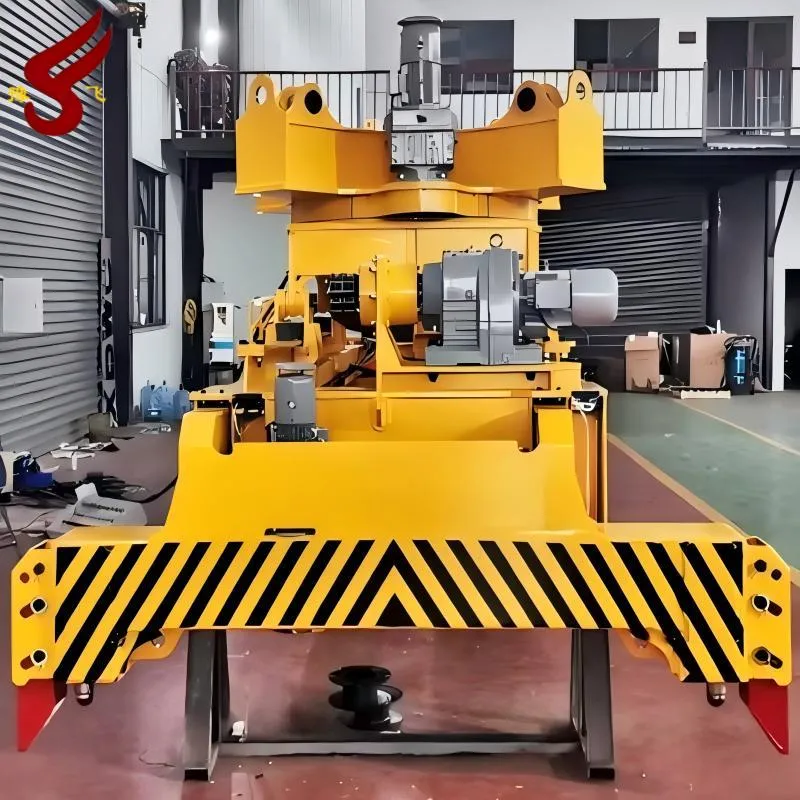

Container Spreader

Especificações técnicas do espalhador de contêineres
Para operação com contêineres padrão ISO de 20', 40', 45' e contêineres duplos de 20'		Tensão de controle	AC 380V/50HZ DC 24V (conforme acordado)
		Potência total	~8KW
SWL (modo concêntrico/único)	40T	Aula de precaução	IP55
SWL (modo Excentricidade / Twin 20')	65T	Pressão operacional do sistema	120bar
Carga de alças de elevação nos quatro cantos	19.5t×4	Temperatura ambiente	-20 graus ~+55 graus
Peso-próprio (espalhador)	~13t	Modo de bloqueio de torção	Bloqueio de torção flutuante ISO, acionado por um cilindro de óleo
Tempo de expansão (20'a 45')	~ 30 S	Modo telescópico	O sistema telescópico é acionado por meio de motor hidráulico e redutor conectado a uma corrente sem fim.
Rotação de bloqueio de torção de 90 graus	~ 1 S	Modo telescópico
Flipper em 180 graus	5~7S	Dispositivo nadadeiras	As nadadeiras são acionadas por sistema hidráulico
Tensão/frequência de energia	CA 380V (3P)/50HZ	Aplicativo	Guindaste de portal, guindaste de lança, QC, RMG, RTG
Modo de operação	Caixa de controle com touch scrcen e aplicativo remoto sem fio	Controle Elétrico	SIEMENS/Schneider

Tipos	Características	Cenários típicos de aplicação
Espalhador Fixo	Estrutura simples, baixo custo, mas limitada a um único tamanho de contêiner	Terminais/pátios dedicados para contêineres-de tamanho único
Espalhador telescópico	Adaptação flexível a vários tamanhos (por exemplo, 20–45 pés), estrutura mais complexa	Portos/centros ferroviários com tamanhos de contêineres mistos
Espalhador Rotativo	A rotação horizontal de 360 graus melhora a eficiência do empilhamento	Pátios complexos ou ambientes de manuseio multi{0}direcionais
Espalhador-de deslocamento lateral	Micro{0}}ajuste lateral para alinhamento preciso	Espaços estreitos ou tarefas de posicionamento de alta{0}}precisão
Espalhador Totalmente Automatizado	Operação não tripulada, alta eficiência e segurança aprimorada	Terminais automatizados, centros logísticos inteligentes

Eslinga/Anel de Eslinga

Montagem de links

Conjunto de rolo

Indicador de bloqueio de rotação

Componentes do espalhador de contêineres e suas funções

Quadro Principal

Função: suporta toda a estrutura e suporta o peso do contêiner, normalmente fabricado em aço de alta-resistência.

Mecanismo Twistlock

Função: Acionado hidraulicamente ou mecanicamente para travar nos cantos do contêiner, garantindo elevação e transporte seguros.

Mecanismo telescópico

Função: Acionado elétrica ou hidraulicamente para ajustar o comprimento do espalhador para compatibilidade com diferentes tamanhos de contêineres (disponível apenas em espalhadores telescópicos).

Guia de alinhamento

Função: Facilita o rápido posicionamento entre o espalhador e o recipiente, minimizando o tempo de ajuste manual.

Sistema Hidráulico/Elétrico

Função: Fornece energia e controla o engate twistlock, telescopagem, rotação e outras funções operacionais.

Sistema de controle

Função: Gerencia movimentos do espalhador; os sistemas modernos geralmente integram controle remoto ou módulos automatizados.

Dispositivos de segurança

Função: Inclui sensores de carga, monitoramento de status twistlock e sistemas de frenagem de emergência para evitar desengates ou quedas acidentais.
