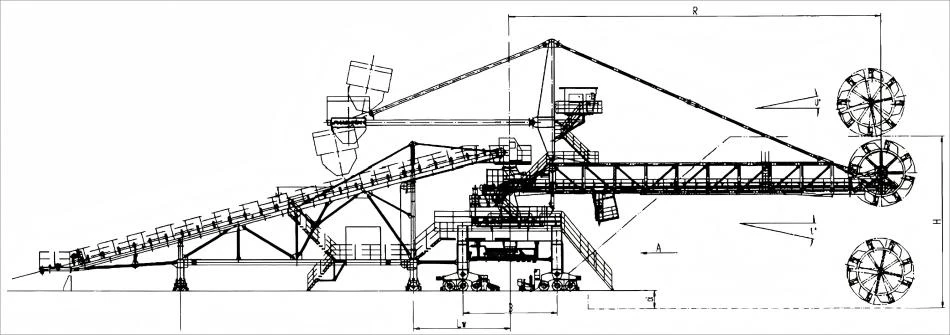

Empilhador-Recuperador

As recuperadoras-empilhadoras são amplamente utilizadas no empilhamento e recuperação de materiais a granel (carvão, minério, etc.). As recuperadoras-empilhadoras são compostas principalmente de estrutura de aço, correia transportadora de braço, carro traseiro, mecanismo de elevação, mecanismo de giro, mecanismo de funcionamento do carrinho, sistema de remoção de poeira, dispositivo de roda de caçamba, equipamento elétrico e outras instalações auxiliares e de segurança necessárias. Seu braço pode girar, orçar e fazer telescópio, e a cabeça gira a roda da caçamba para cavar materiais. De acordo com suas diferentes funções, pode ser dividido em: empilhador, recuperador de roda de caçamba, empilhador de roda de caçamba-recuperador.

Principais padrões citados: GB/T14695-93 "Empilhador de roda de caçamba tipo braço-parâmetros do tipo recuperador", JB/T7326-94 "Especificações de segurança do empilhador-recuperador de roda de caçamba", JB/T7328-94 "Roda de caçamba Especificações técnicas de aceitação do empilhador-recuperador", GB3811-2008 "Especificações de projeto de guindaste", GB6067-85 "Especificações de segurança de guindaste".

Recursode empilhadores-recuperadores

Operação Contínua Eficiente: A integração de um transportador de lança e mecanismo giratório permite uma alternância perfeita entre empilhamento e recuperação, melhorando significativamente a eficiência operacional.

Alta flexibilidade: A lança pode girar, oscilar e se estender telescopicamente, adaptando-se a pilhas de materiais de diversas alturas e ângulos para ampla cobertura.

Controle Automatizado: Equipado com sistema de controle inteligente, suporta operação remota, posicionamento automático e ajuste de vazão, minimizando a intervenção manual.

Desempenho robusto em ambientes adversos: o projeto estrutural reforçado com recursos-resistentes ao vento e à prova de poeira-garante uma operação estável em ambientes com muita-poeira, vento-forte e outras condições desafiadoras.

Eficiência energética e proteção ambiental: utiliza sistemas de acionamento de baixo- consumo de energia, com modelos selecionados incorporando sistemas de supressão de poeira por pulverização para reduzir a poluição ambiental.

Campos de aplicação de Stacker{0}}Reclaimers

Usinas Térmicas: Utilizadas para empilhamento e recuperação de carvão para garantir o fornecimento ininterrupto de combustível para caldeiras.

Portos e Terminais: Movimenta cargas a granel como minério de ferro, carvão e grãos, aumentando a capacidade de movimentação portuária.

Indústrias Siderúrgicas e Metalúrgicas: Gerencia armazenamento e transporte de matérias-primas como minério de ferro, coque e calcário.

Minas de carvão: realiza operações-de empilhamento, recuperação e mistura de carvão em grande escala em pátios de armazenamento de carvão.

Setores de Materiais de Construção e Químicos: Facilita o gerenciamento de armazenamento de matérias-primas de cimento, fertilizantes, agregados e outros produtos a granel.

Composição do empilhador-recuperador

I. Estrutura Principal

1. Estrutura do pórtico

Função: Serve como estrutura de suporte do equipamento, transportando a lança, os sistemas de acionamento e outros componentes para garantir a estabilidade geral e a capacidade de suporte-de carga.

Componentes: Inclui vigas principais, pernas de suporte, contrapesos, etc. Alguns modelos adotam designs de-pórtico completo ou semi{2}}pórtico.

2. Boom

Função: O componente principal para montagem do transportador, permitindo o empilhamento de material e a recuperação de cobertura por meio de movimentos telescópicos, de elevação e de giro.

Tipos: lança fixa ou lança telescópica, com alguns modelos apresentando esteiras bidirecionais (modo-duplo para empilhamento/recuperação).

II. Sistemas de movimento e acionamento

1. Mecanismo de giro

Função: Faz com que a lança gire horizontalmente (normalmente 360 ​​graus), expandindo o raio de trabalho e posicionando com precisão a pilha de material.

Componentes: Rolamento de giro, motores de acionamento, caixas de engrenagens e sistemas de controle.

2. Mecanismo de oscilação

Função: Ajusta o ângulo de elevação da lança para acomodar pilhas de materiais de alturas variadas, evitando colisões com o solo ou outros equipamentos.

Implementação: Acionamentos de cilindros hidráulicos ou sistemas de guinchos de cabo de aço.

3. Mecanismo de viagem

Função: Conduz o equipamento ao longo de trilhos ou solo para cobrir toda a área do pátio.

Tipos: tipo-montado em trilho (comum em grandes pátios) ou tipo rastreador-(adequado para locais flexíveis).

III. Sistema de manuseio de materiais

1. Transportador de lança

Função: Transporta materiais para o topo da pilha durante o empilhamento e transfere materiais da pilha para transportadores a jusante através de raspadores ou rodas de caçamba durante a recuperação.

Recursos de projeto: operação bidirecional, com alguns modelos equipados com correias reversíveis ou configurações de correia-dupla.

2. Recuperando Dispositivo

Tipos:

Recuperadora de roda de caçamba: escava materiais por meio de uma roda de caçamba giratória, adequada para materiais duros a granel (por exemplo, minérios, carvão).

Recuperador Raspador: Utiliza correntes raspadoras para recuperação em camadas, ideal para materiais soltos (por exemplo, grãos, fertilizantes).

4. Sistemas de Controle e Segurança

1. Sistema de controle inteligente

Função: Integra PLCs, sensores e software de automação para permitir o planejamento de caminho de empilhamento/recuperação, monitoramento de fluxo, diagnóstico de falhas e operação remota.

2. Dispositivos de proteção de segurança

Componentes:

Chaves de limite: Evitam que a lança exceda as faixas de rotação ou oscilação.

3. Sistema anti-colisão: monitora obstáculos via LiDAR ou câmeras.

Monitor de Velocidade do Vento: Bloqueia automaticamente o equipamento durante ventos fortes para evitar tombamento.

V. Sistemas Auxiliares

1. Sistema de supressão de poeira por pulverização

Função: Pulveriza névoa durante o empilhamento/recuperação para reduzir a dispersão de poeira.

2. Sistema de Lubrificação

Função: Fornece lubrificante automaticamente para componentes críticos (por exemplo, rolamentos de giro, engrenagens) para prolongar a vida útil.
